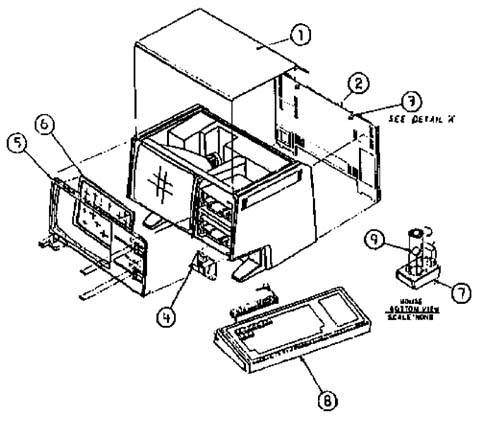

LISA 1 ILLUSTRATED PARTS LIST - FIGURE 2
OF 8
SOURCE: LISA LEVEL I TECHNICAL PROCEDURES (OCTOBER 1988)
TOP ASSEMBLY
1 TOP COVER PLASTIC
2 SUBASSEMBLY, BACK
3 FASTENER, 1/4 TURN
4 LISA/MACINTOSH XL SOFT SWITCH ASSEMBLY
5 LISA 1.0 BEZEL SUBASSEMBLY
6 GLARE SCREEN ASSEMBLY
7 LISA MOUSE
8 LISA/MACINTOSH XL KEYBOARD
9 RUBBER COATED MOUSE BALL
